| Materiale del corpo | Ghisa nodulare |
| Modello | Z85X-16Q |
| Specifica | DN50-300 |
| Pressione nominale | 1,0/1,6/2,5 MPa |
| Temperatura operativa | 0-80°C |
| Supporti applicabili | acqua |
| Standard di progettazione | GB/24924-2016 |

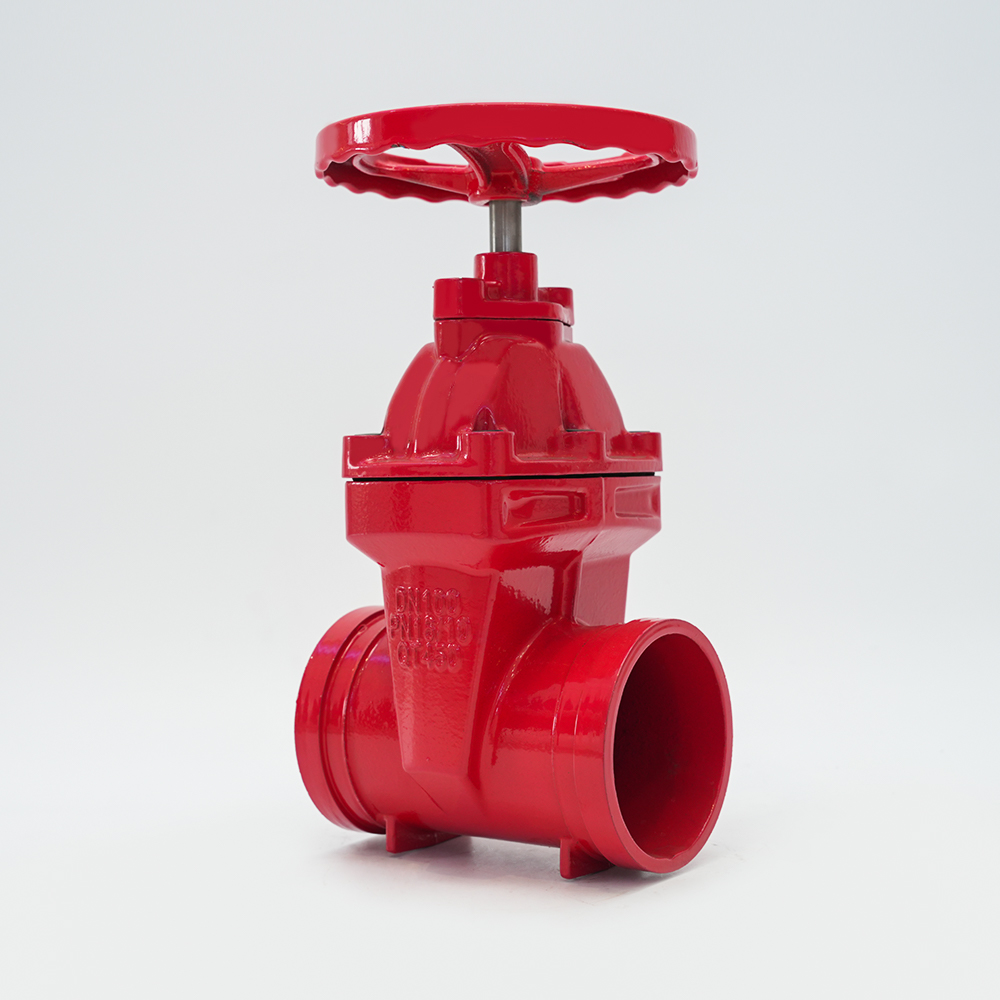

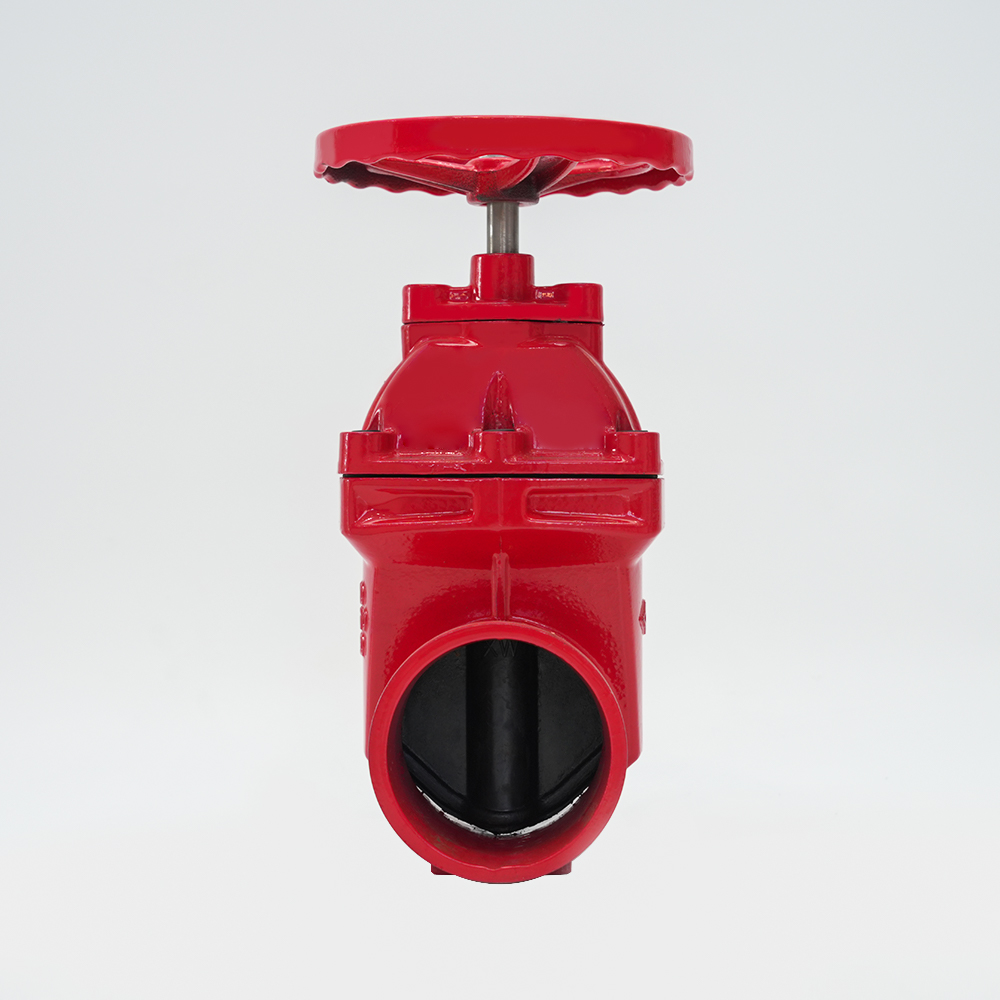

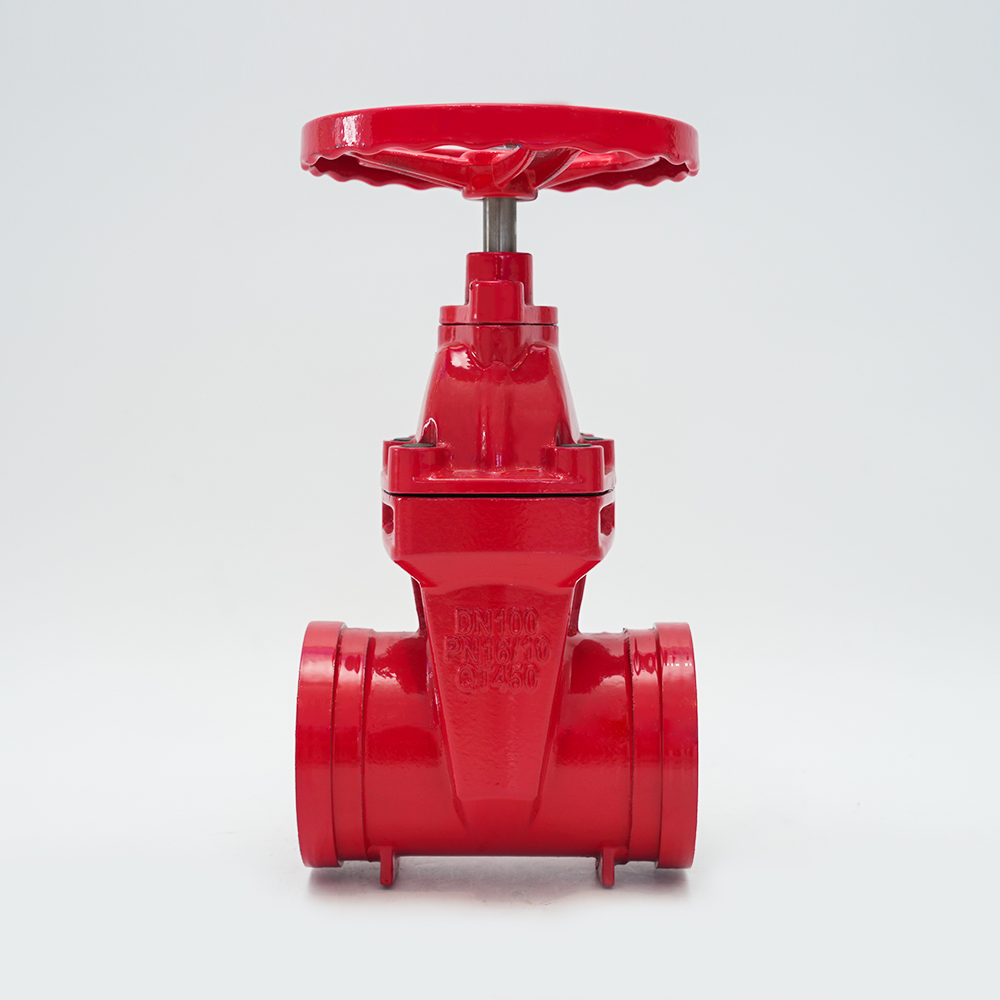

Panoramica del prodotto
Viene utilizzato per tagliare, collegare e regolare il mezzo nella tubazione. Ha buone caratteristiche di controllo del fluido e prestazioni di chiusura e tenuta. È ampiamente utilizzato in mezzi corrosivi come la metallurgia, l'energia elettrica, il petrolio, l'industria chimica, l'aria, il gas, il gas combustibile e l'approvvigionamento e il drenaggio dell'acqua. sul gasdotto.
Caratteristiche
1. La piastra della valvola è interamente ricoperta di colla, che ha buone prestazioni di copertura e dimensioni precise per garantire l'affidabilità della tenuta;
2. Il fondo della valvola adotta lo stesso tipo di fondo piatto del tubo dell'acqua, che non provoca accumulo di detriti;
3. L'intera valvola è verniciata con resina epossidica atossica per prevenire corrosione e ruggine. Può essere utilizzato non solo per impianti di acqua potabile ma anche per impianti fognari;
4. Il dado premistoppa viene utilizzato per la tenuta autoserrante; migliorare notevolmente le prestazioni di tenuta;
5. È estremamente conveniente sostituire le parti soggette a usura.
Parametri del prodotto

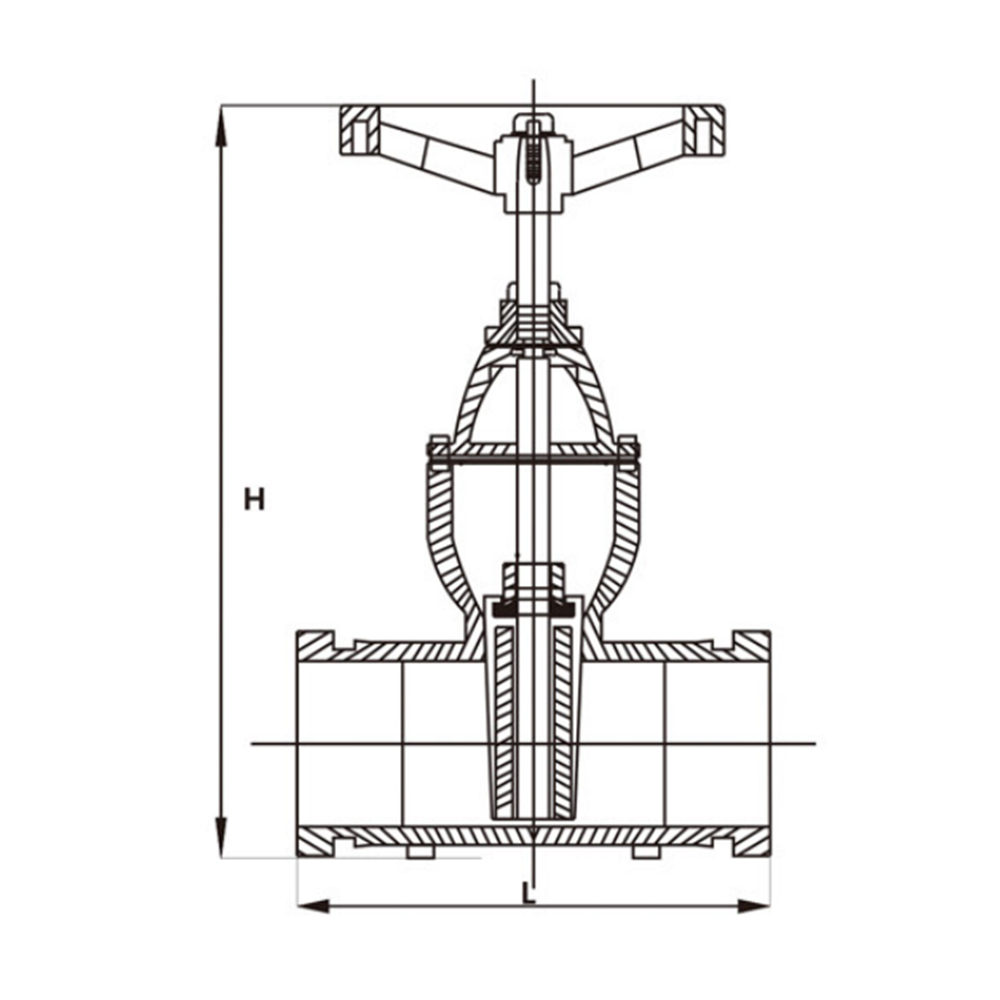

| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| l | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Cerchio esterno | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Volantino | 180 | 215 | 285 | 330 | 380 |
