| Materiale del corpo | Ghisa nodulare |
| Modello | Z41X-16Q |
| Specifica | DN40-1000 |
| Pressione nominale | 1,0/1,6/2,5 MPa |
| Temperatura operativa | 0-80°C |
| Supporti applicabili | acqua |
| Standard di progettazione | GB/24924-2016 |

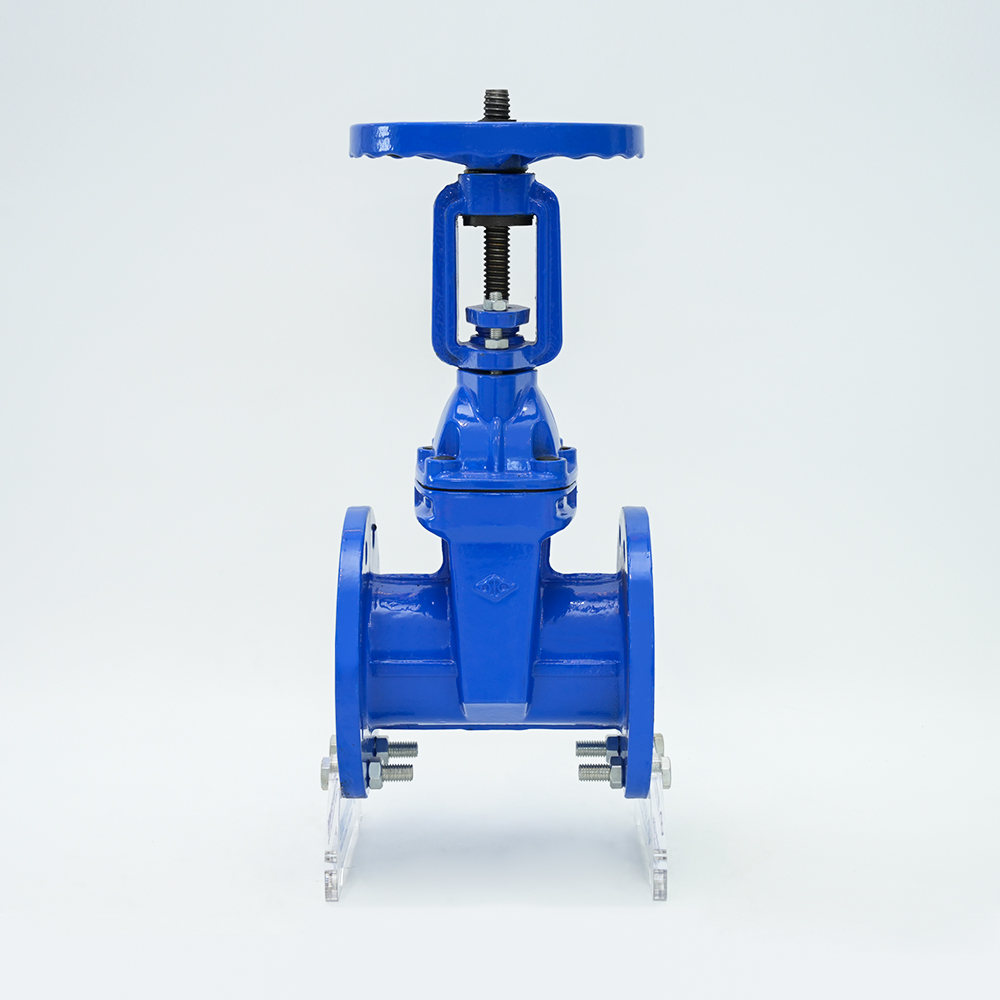

Panoramica del prodotto
La valvola a saracinesca con stelo ascendente flangiata adotta una struttura esterna dello stelo della valvola e lo stelo della valvola ruota e si muove assialmente. Il cancello si muove su e giù con lo stelo della valvola per aprirsi e chiudersi e l'apertura della valvola può essere osservata direttamente. È ampiamente utilizzato in progetti di condutture quali approvvigionamento idrico e drenaggio, protezione antincendio, condizionamento dell'aria, trattamento dell'acqua, amministrazione municipale, costruzione navale, energia elettrica, edilizia e trasporto di alimenti per condotte di fluidi come fluido di controllo.
Caratteristiche
1. La resistenza al fluido è ridotta e la superficie di tenuta è meno erosa ed erosa dal mezzo.
2. L'apertura e la chiusura richiedono meno sforzo.
3. La direzione del flusso del fluido non è limitata, il flusso non è disturbato e la pressione non viene ridotta.
4. Forma semplice, lunghezza strutturale ridotta, buon processo di produzione e ampia gamma di applicazioni.
Caratteristiche del prodotto
| Pressione nominale: 1,0-2,5 MPa | DN: 50-1200 |
| Temperatura di funzionamento: 0-80°C | Mezzo applicabile: pulito/liquame, olio |
| Norma della flangia: GB/T17241-98 | lunghezza standard: GB12221-89 |

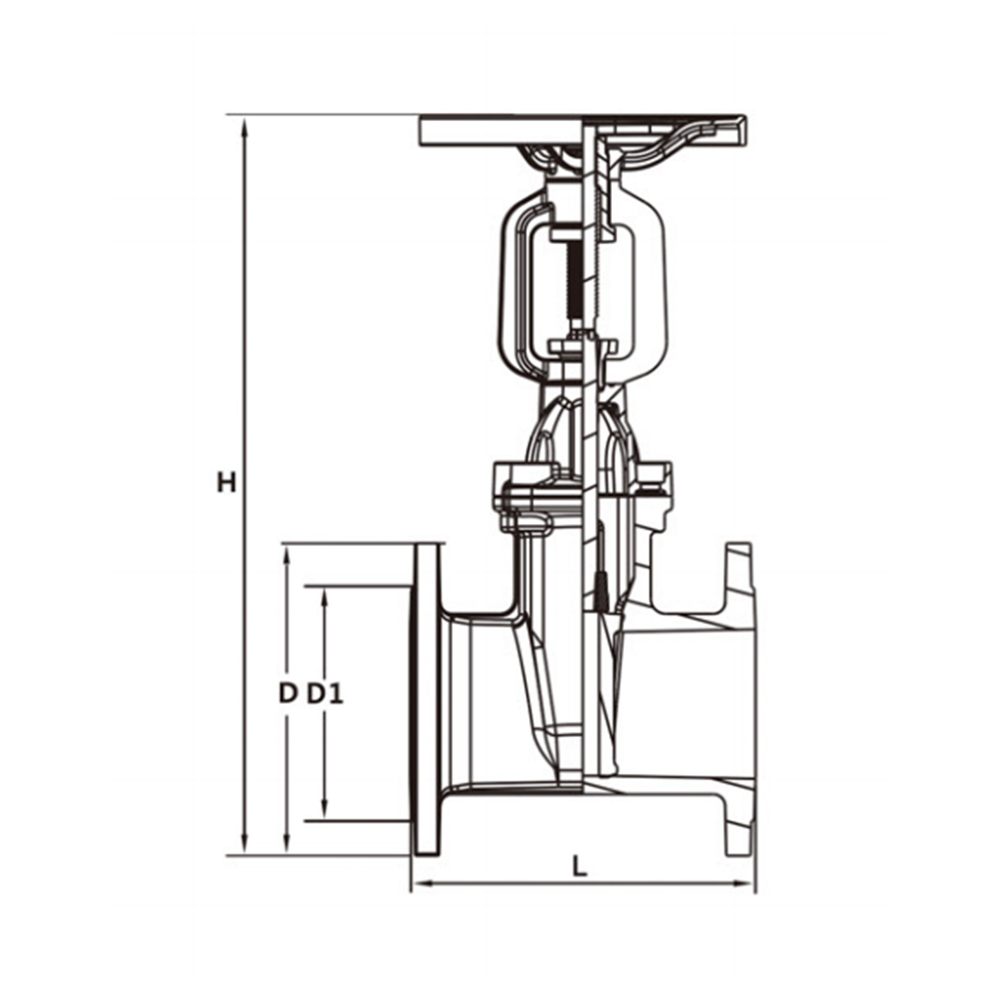

Parametri del prodotto
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D cerchio esterno | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n numero di fori | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| Centro D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Volantino | 180 | 215 | 285 | 330 | 380 | 465 |
