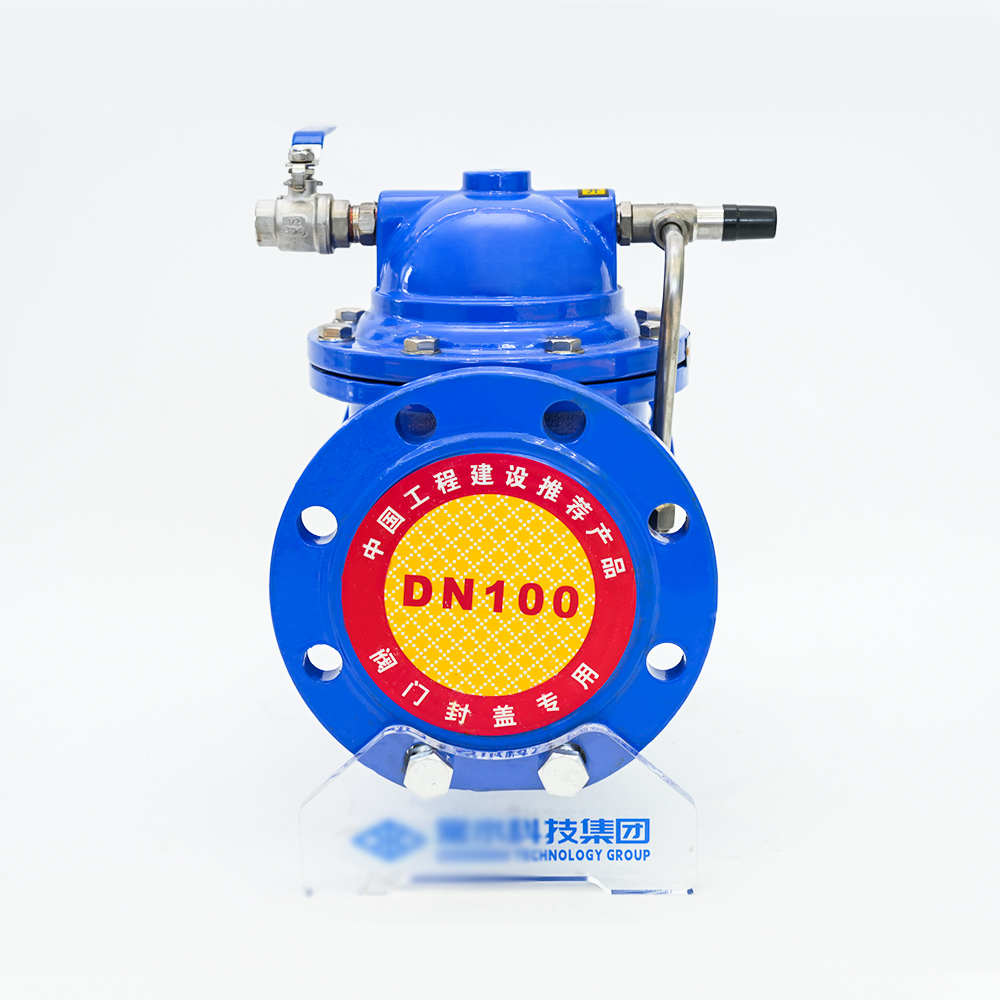

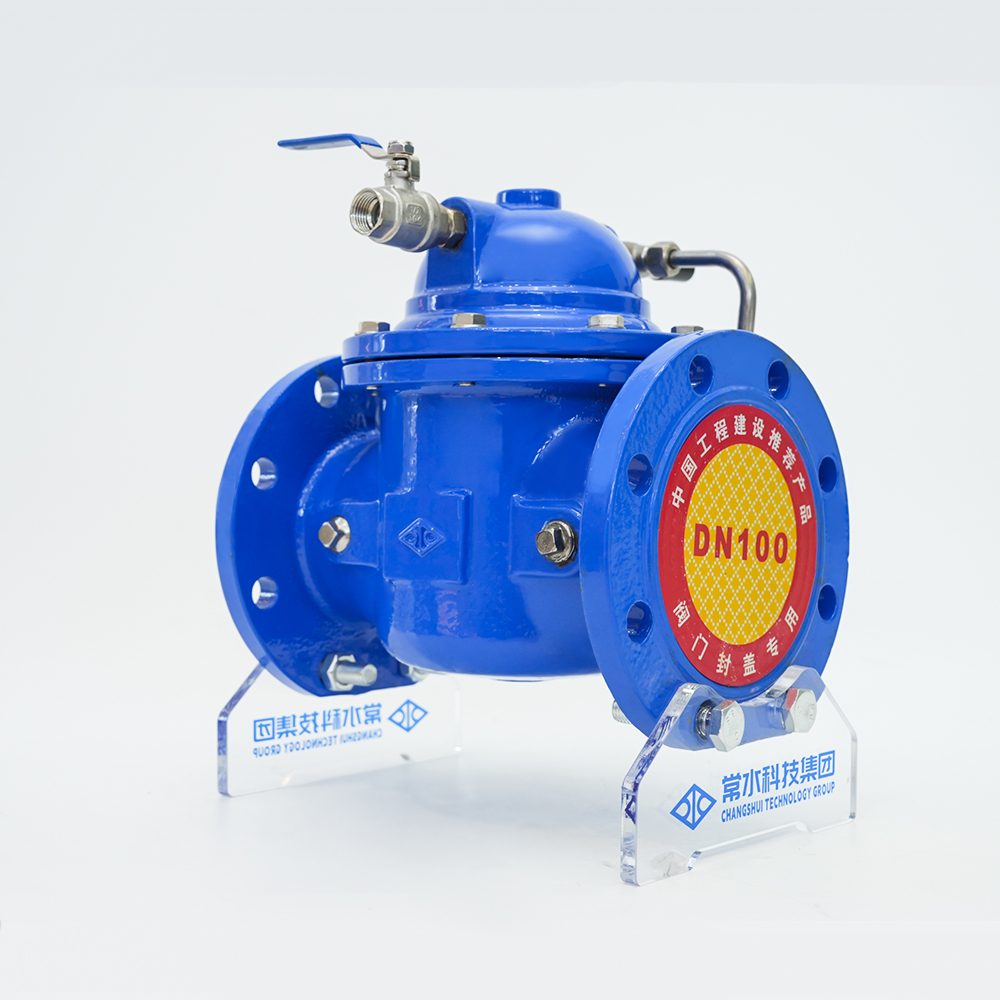

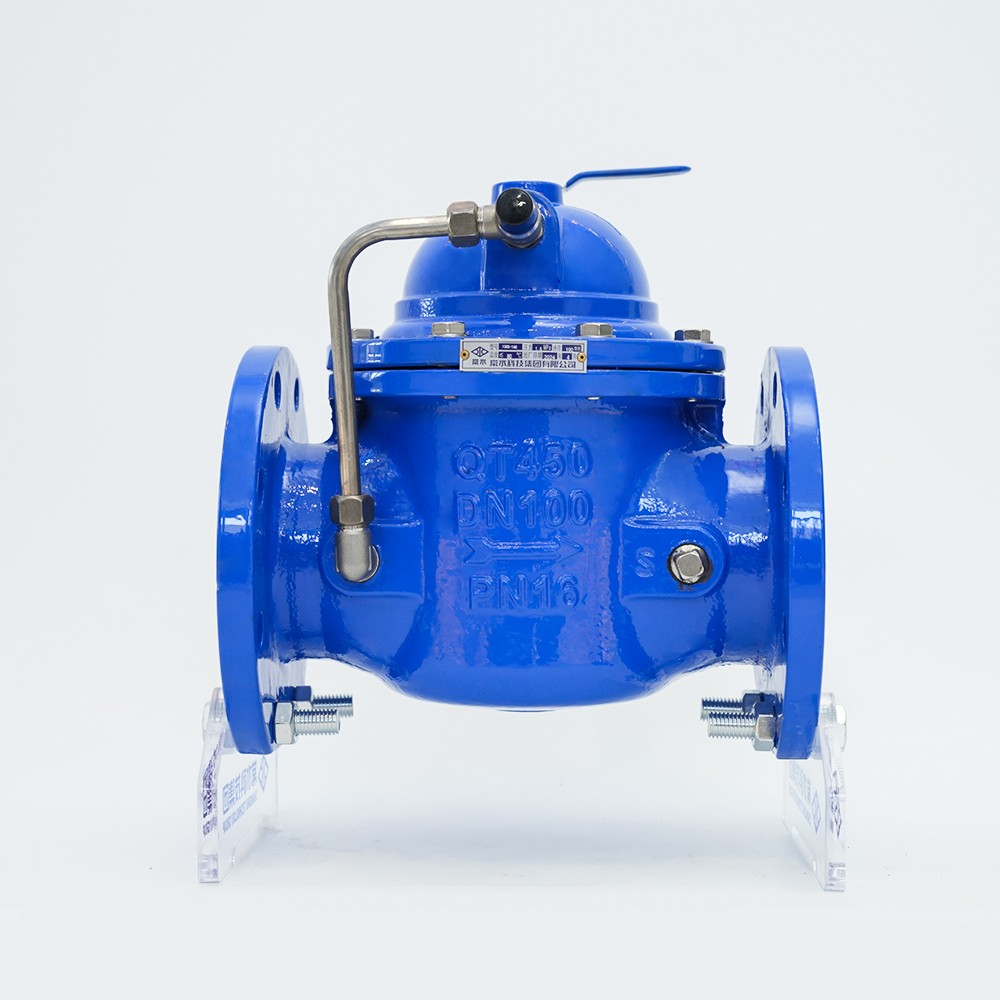

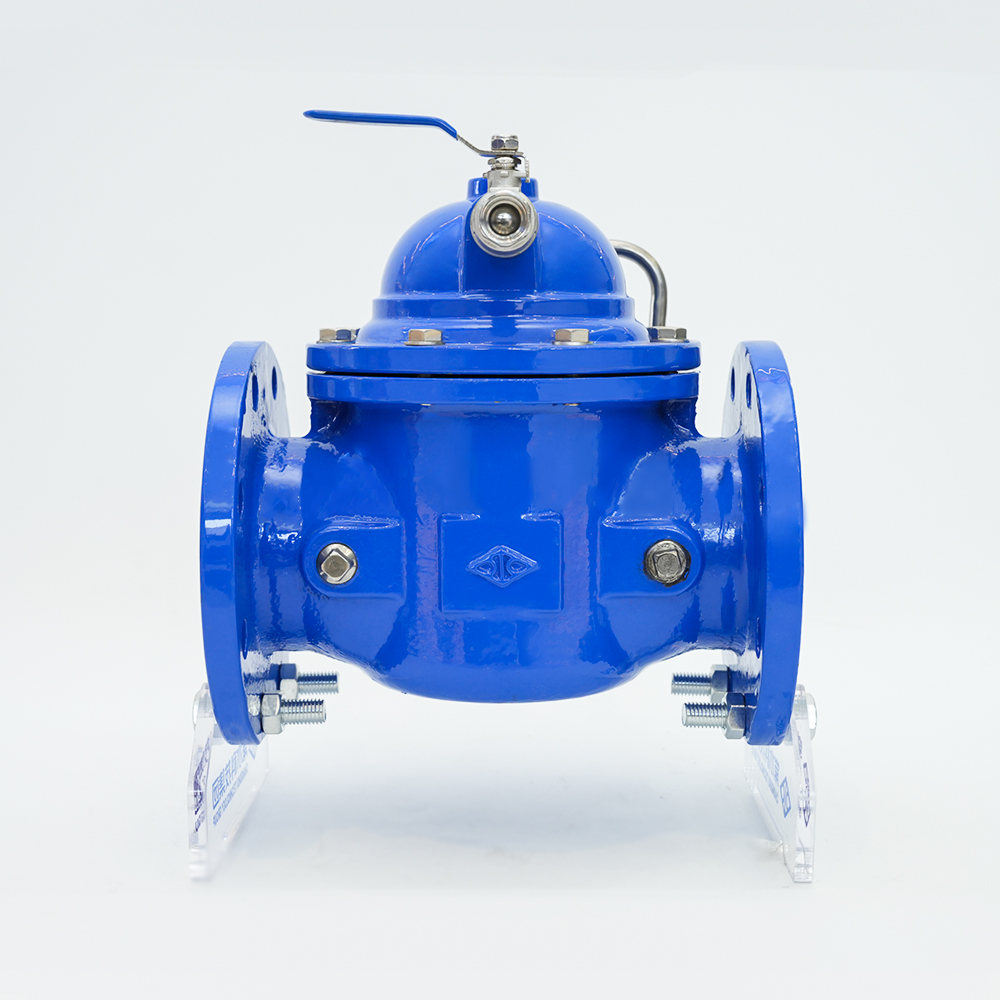

Valvola a galleggiante con telecomando 100X-16Q

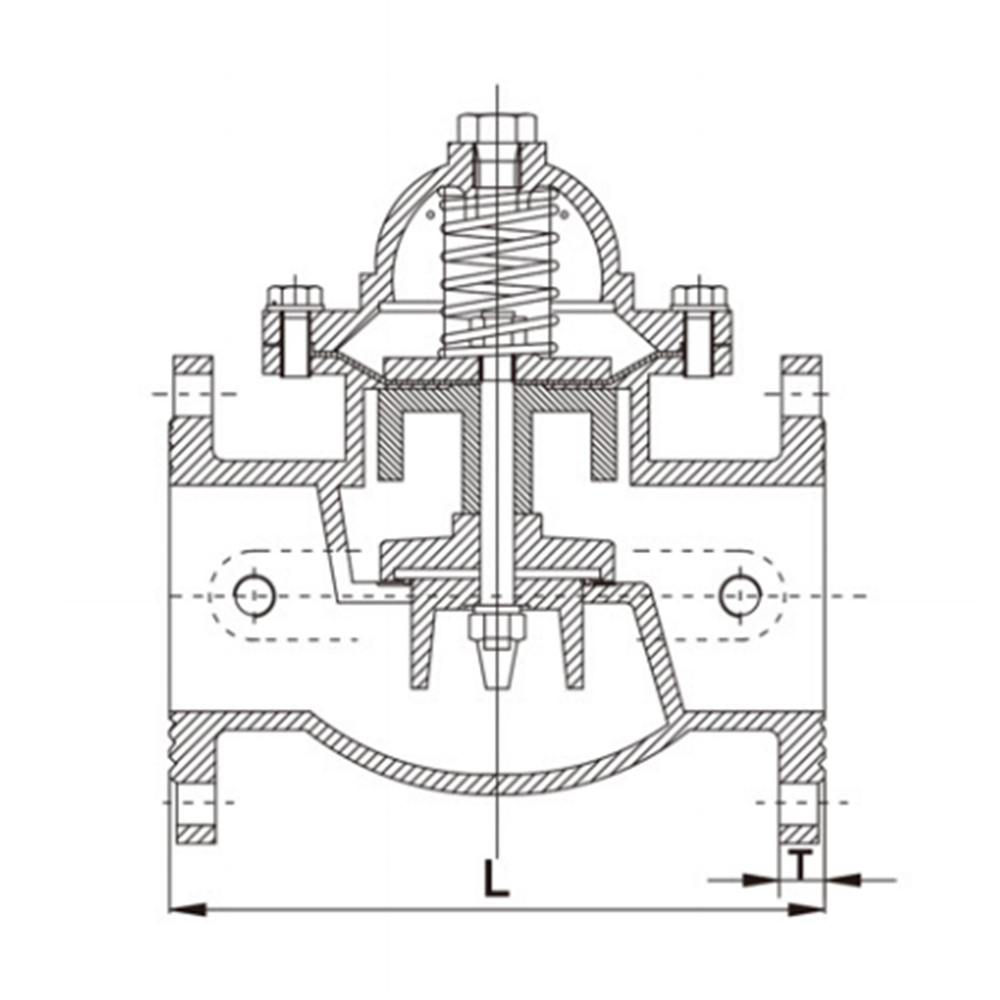

Caratteristiche strutturali

La valvola di controllo idraulico è una valvola controllata dalla pressione dell'acqua. È costituito da una valvola principale e dal condotto collegato, una valvola pilota, una valvola a spillo, una valvola a sfera e un manometro. A seconda dello scopo, della funzione e del luogo di utilizzo, può evolversi in valvole a galleggiante telecomandate, valvole di riduzione della pressione, valvole di ritegno a chiusura lenta, valvole di controllo del flusso, valvole limitatrici di pressione, valvole di controllo elettrico idrauliche, ecc. Le valvole di controllo idrauliche sono divise in tipo a membrana e tipo a pistone. I loro principi di funzionamento sono gli stessi. Sono alimentati dalla differenza di pressione SP tra monte e valle e sono controllati dalla valvola pilota in modo che il diaframma (pistone) funzioni idraulicamente in modo differenziale e sia completamente regolato automaticamente dall'idraulica. Il disco della valvola principale è completamente aperto o completamente chiuso o in uno stato regolato. Quando l'acqua in pressione che entra nella camera di controllo sopra la membrana (pistone) viene scaricata nell'atmosfera o nell'area a bassa pressione a valle, il valore della pressione che agisce sul fondo del disco della valvola e sotto la membrana è maggiore del valore della pressione sopra, quindi il disco della valvola principale viene spinto in posizione completamente aperta; quando l'acqua in pressione che entra nella camera di controllo sopra la membrana (pistone) non può essere scaricata nell'atmosfera o nell'area di bassa pressione a valle, la forza che agisce sulla membrana (pistone)). Il valore della pressione sopra è maggiore del valore della pressione sotto, quindi il disco della valvola principale verrà premuto nella posizione completamente chiusa. Quando il valore della pressione nella camera di controllo sopra la membrana (pistone) è compreso tra la pressione in ingresso e la pressione in uscita, il disco della valvola principale è in uno stato di regolazione e la sua posizione di regolazione dipende dall'effetto di controllo del collegamento della valvola a spillo e della valvola pilota regolabile nel sistema di tubazioni. La valvola pilota regolabile può aprire o chiudere la propria piccola porta della valvola attraverso la pressione di uscita a valle e cambiare con essa, modificando così la pressione controllata sopra la membrana (pistone) e controllando la posizione di regolazione del disco della valvola principale.

Utilizzo del prodotto

La valvola è composta da una valvola principale e una valvola pilota esterna. Utilizza la sfera galleggiante nell'acqua per collegare la valvola guida a causa dei cambiamenti nel livello del liquido, in modo che la valvola principale fornisca acqua e si chiuda, controllando così il livello dell'acqua della piscina (serbatoio) e della torre dell'acqua entro un certo intervallo per evitare traboccamento e basso livello dell'acqua. La valvola è adatta per sistemi di approvvigionamento idrico automatico di varie piscine (serbatoi) e torri idriche in imprese industriali e minerarie ed edifici civili e viene utilizzata anche nei sistemi di approvvigionamento idrico a circolazione di caldaie atmosferiche. La valvola principale si apre rapidamente e si chiude lentamente senza provocare colpi d'ariete. È ermeticamente sigillato e non c'è rischio di allagamenti.

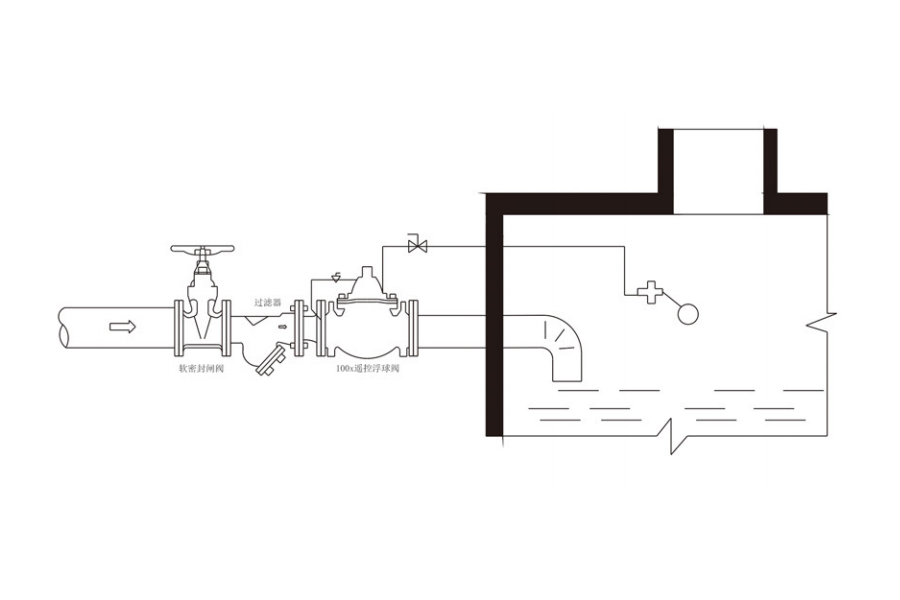

Schema di installazione
