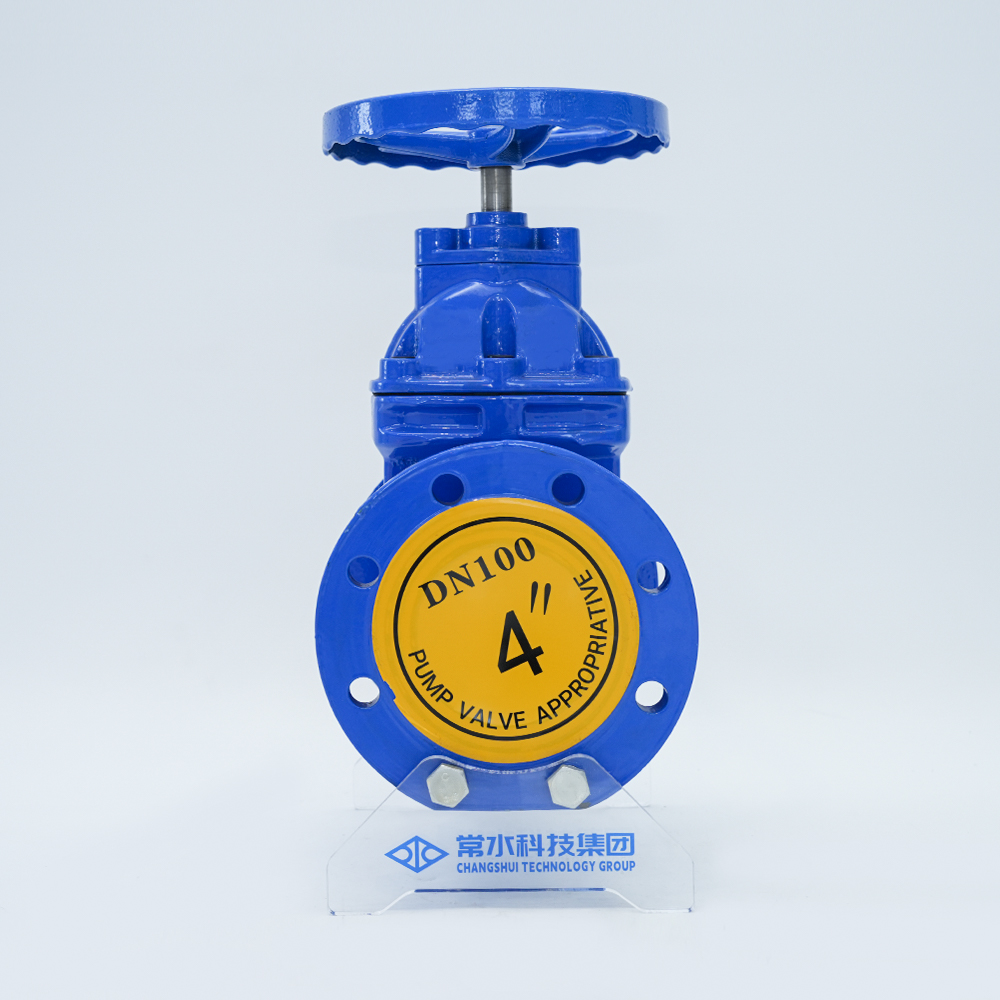

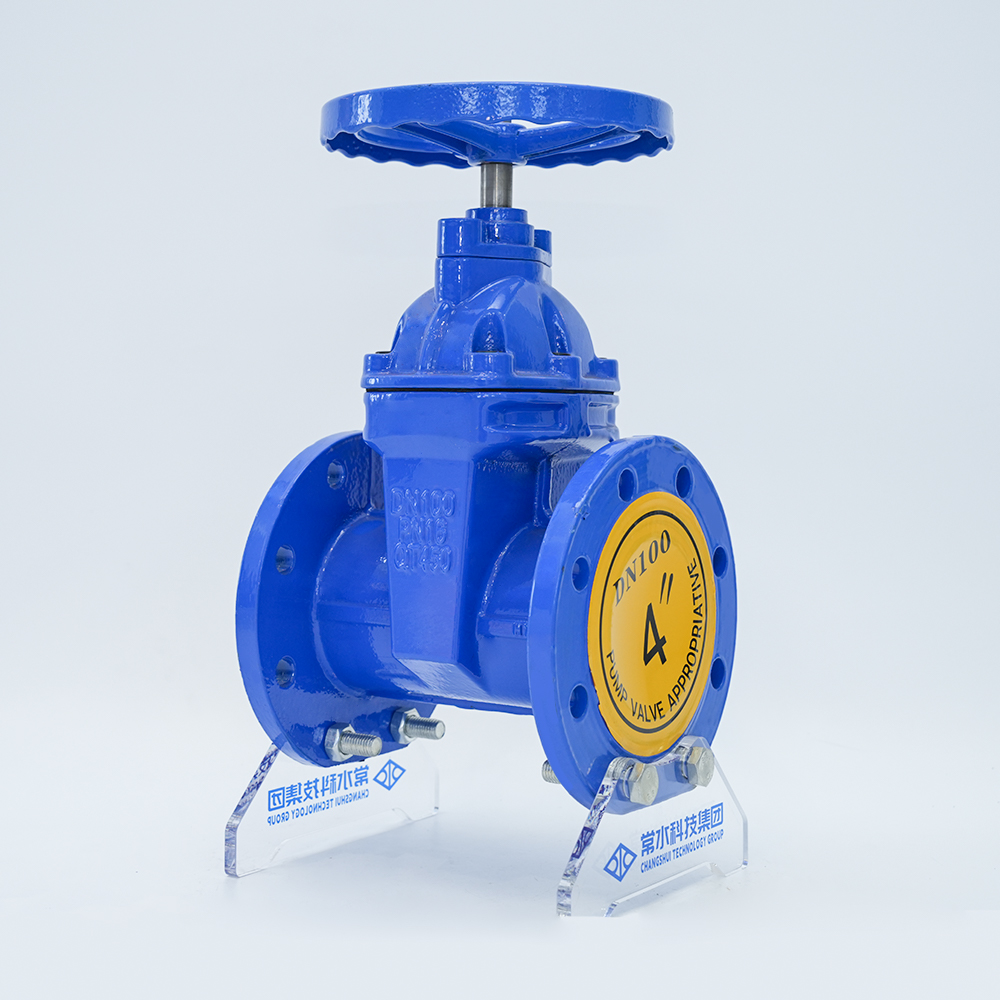

Valvola a saracinesca con tenuta morbida e stelo scuro Z45X-16Q

Le valvole a saracinesca prodotte dalla nostra fabbrica utilizzano il rivestimento complessivo in gomma della piastra della saracinesca per produrre una compensazione della deformazione per ottenere un buon effetto di tenuta, superando i fenomeni comuni di scarsa tenuta, perdite e ruggine delle valvole a saracinesca. Viene installato su varie tubazioni e utilizzato come interruzione a due vie. È ampiamente utilizzato in progetti di condotte quali approvvigionamento e drenaggio dell'acqua, protezione antincendio, condizionamento dell'aria, trattamento dell'acqua, amministrazione municipale, costruzione navale, elettricità, edilizia e alimenti per il controllo dei fluidi.

Contattaci

Materiale del corpo	Ghisa nodulare
Modello	Z45X-16Q
Specifica	DN50-1200
Pressione nominale	1,0/1,6/2,5 MPa
Temperatura operativa	0-80°C
Supporti applicabili	acqua
Standard di progettazione	GB/24924-2016

Caratteristiche

La valvola a saracinesca a tenuta morbida con stelo nascosto utilizza il rivestimento complessivo in gomma della piastra della saracinesca per produrre una compensazione della deformazione per ottenere un buon effetto di tenuta. Supera i fenomeni di scarsa tenuta, perdite e ruggine delle valvole a saracinesca generali e consente di risparmiare in modo più efficace lo spazio di installazione. Può essere ampiamente utilizzato come dispositivo di regolazione e intercettazione in condotte di fluidi come acqua di rubinetto, fognature, edilizia, petrolio, industria chimica, alimentare, medicina, tessile, energia elettrica, navi, metallurgia, sistemi energetici, ecc.

Requisiti di competenze

1. La valvola è progettata e prodotta in conformità con gli standard GB/24924-2010;

2. La lunghezza strutturale della valvola è conforme alle normative GB/T12221-2005;3. L'ispezione e le prove dovrebbero essere conformi alle normative pertinenti di GB/T13927-2008; 4. Le dimensioni della flangia devono essere conformi alle normative GB/T17241.6-2008.

Specifica delle prestazioni

Dimensione nominale		40/1000				mm
Pressione nominale		1.0		1.6		MPa
Pressione di prova	Prova di forza	acqua	1.5	acqua	2.4
	Prova di tenuta		1.1		1.76
	Prova di tenuta all'aria		0.6		0.6
Temperatura applicabile		0-80 ℃
Supporti applicabili		Acqua, olio, ecc

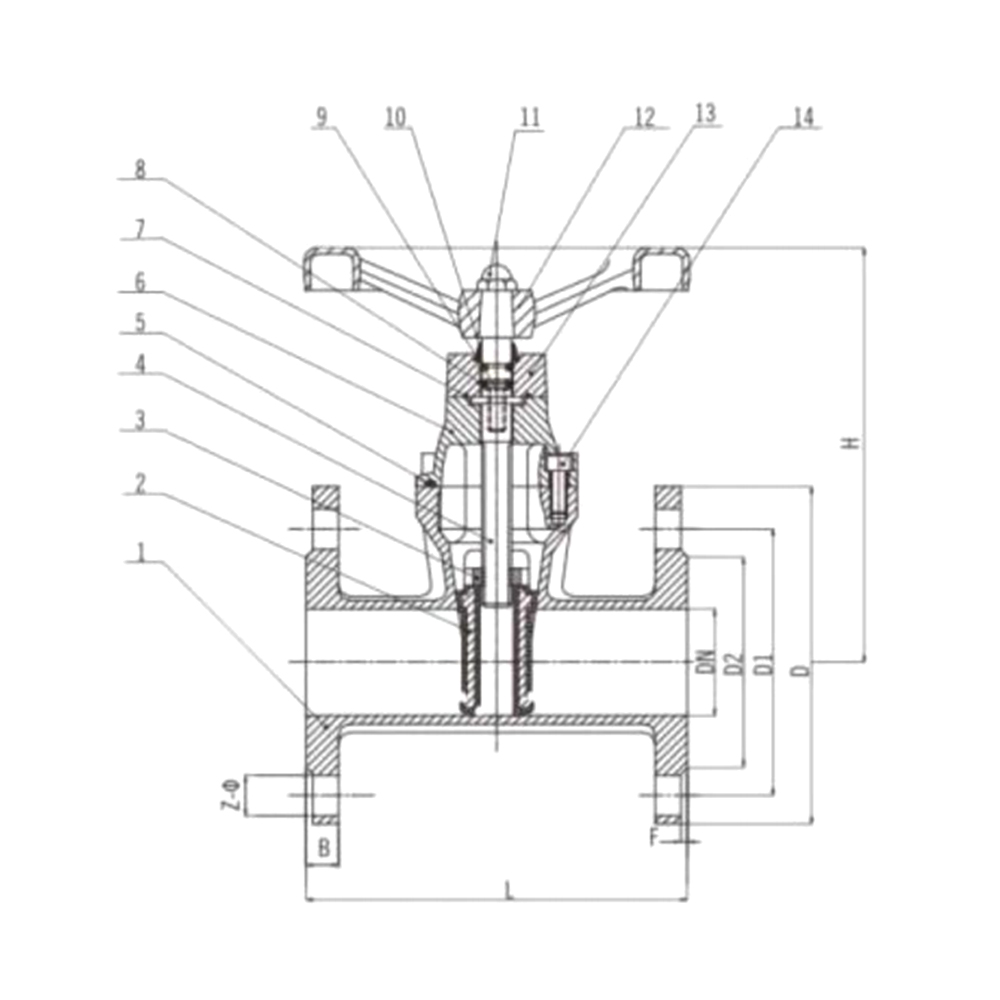

Materialee principale

Numero di serie	Nome	Material
1	Corpo valvola	QT450
2	Piastra della valvola	QT450-NBR
3	Dado dello stelo	QT450
4	Gambo	20Cr13
5	Guarnizioni per flange medie	NBR
6	Cofano	QT 450
7	O-ring	NBR
8	O-ring	NBR
9	Bulloni a testa svasata	35#
10	Sovraccoperta	NBR
11	Viti a testa da giardino	35#
12	Volantino	QT405
13	Ghiandola	QT 450
14	Bulloni a testa svasata	35#

Principali dimensioni esterne e dimensioni di connessione (mm)

DN	l	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Principali dimensioni esterne e dimensioni di connessione (mm)

DN	l	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
