| Materiale del corpo | Ghisa nodulare |
| Modello | H44X-16Q |
| Specifica | DN40-600 |
| Pressione nominale | 1,0/1,6/2,5 MPa |
| Temperatura operativa | 0-80°C |
| Supporti applicabili | acqua |
| Standard di progettazione | GB/24924-2010 |
Panoramica del prodotto
Questa valvola viene utilizzata principalmente all'uscita delle pompe delle condutture nei sistemi di approvvigionamento idrico e di drenaggio, protezione antincendio, aria condizionata, elettricità, edilizia, alimenti, trattamento delle acque, amministrazione comunale, costruzione navale e altre condotte per impedire il riflusso dei fluidi. Poiché l'anello di tenuta di questo prodotto adotta un design inclinato, il tempo di chiusura è breve, il che può ridurre la pressione del colpo d'ariete. Il disco della valvola è realizzato in gomma nitrilica resistente all'olio e una piastra in acciaio pressata ad alte temperature. Ha una buona resistenza all'erosione e prestazioni di tenuta. La struttura del prodotto è semplice e la manutenzione, la riparazione e il trasporto sono facili.
Materialei delle parti principali
| Numero di serie | Parte principale | Material |
| 1 | Corpo valvola | QT450 |
| 2 | Cofano | QT450 |
| 3 | Vescica valvolare | Assemblaggi in gomma |
| 4 | Guarnizioni | gomma nitrilica |
| 5 | Elementi di fissaggio | Norma |

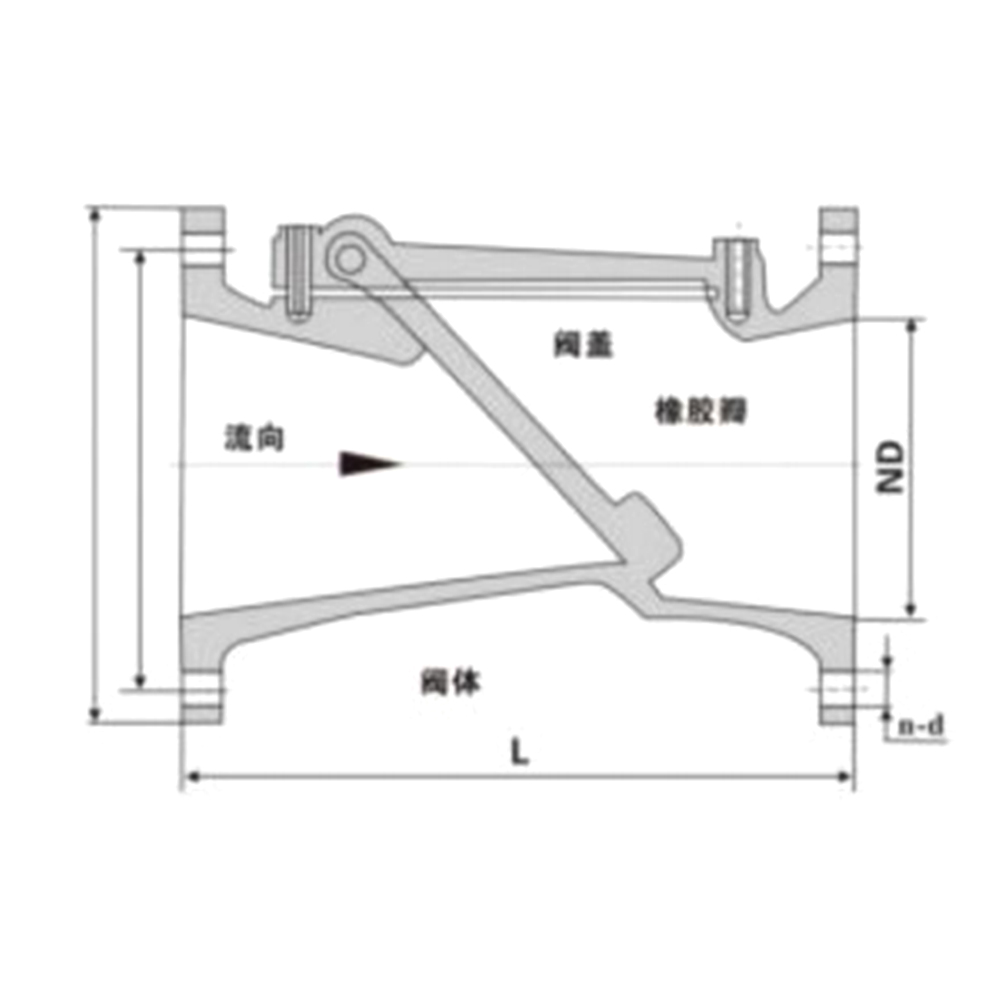

Parametri tecnici del prodotto
| Specifica (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Lunghezza della valvola (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Prova di pressione (MPa) | Alloggiamento | 1.5-2.4 |
| Sigillo | 1.1-1.76 |
| Pressione nominale (MPa) | 1.0-1.6 |
| Temperatura applicabile | 0-80 ℃ |
| Supporti applicabili | acqua e fluidi debolmente corrosivi |
