| Materiale del corpo | Ghisa nodulare |
| Modello | D381X-16Q |
| Specifica | DN50-300 |
| Pressione nominale | 1,0/1,6/2,5 MPa |
| Temperatura operativa | 0-80°C |
| Supporti applicabili | acqua |
| Standard di progettazione | GB/24924-2011 |
Panoramica del prodotto

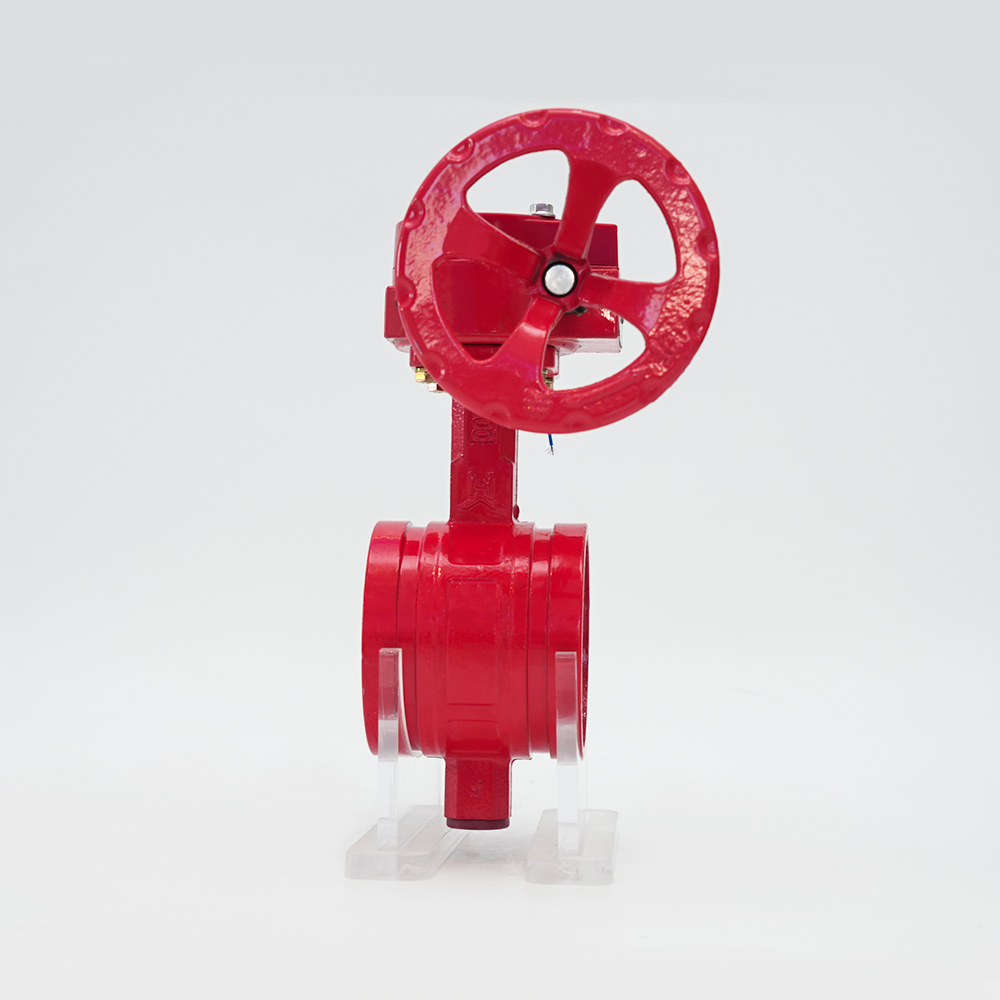

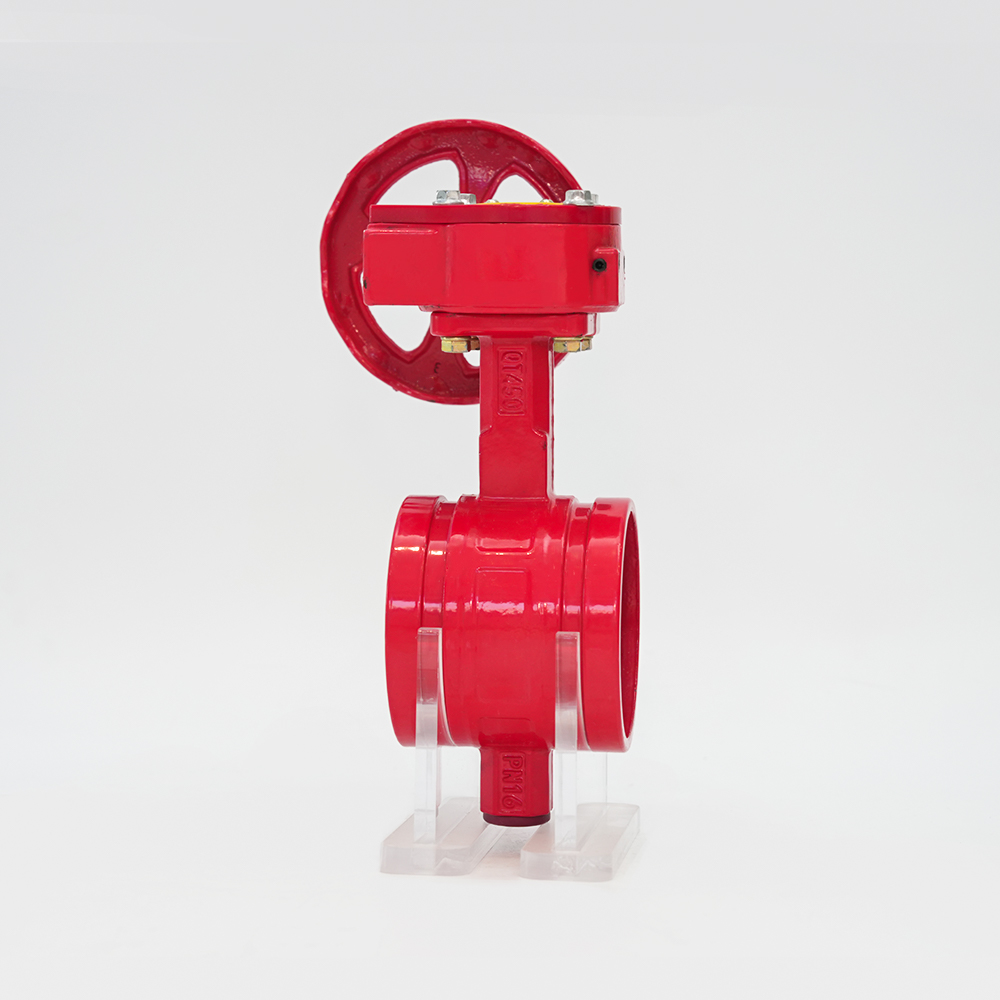

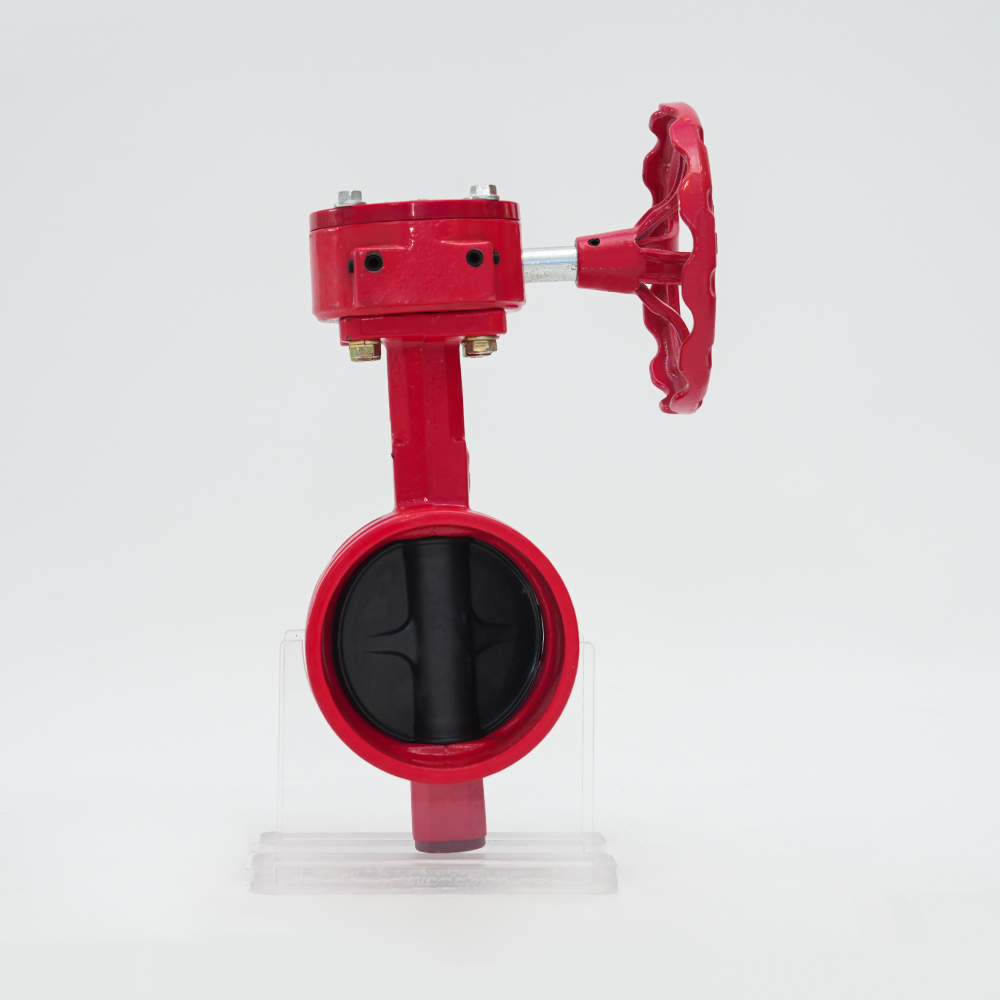

La valvola a farfalla con ingranaggio a vite senza fine scanalata è leggera, ha una velocità di commutazione relativamente elevata e una distanza operativa ridotta. Ha parole di scala di apertura e chiusura su di esso, che possono facilmente identificare la situazione di commutazione. Le valvole a farfalla sono ampiamente utilizzate nei tubi di approvvigionamento idrico e di drenaggio nell'energia elettrica, nell'idraulica, nell'industria chimica, nell'edilizia urbana e in altri settori. Sistemi stradali, sistemi di trattamento delle acque reflue e altri campi.
Caratteristiche
È veloce, facile e sicuro da installare, non è limitato dal sito di installazione, è conveniente per la manutenzione di tubazioni e valvole, ha isolamento dalle vibrazioni e dal rumore e supera la deviazione causata dalla connessione coassiale delle tubazioni entro un certo intervallo di angoli. Risolve i vantaggi dell'espansione e della contrazione termica causate dalle differenze di temperatura.

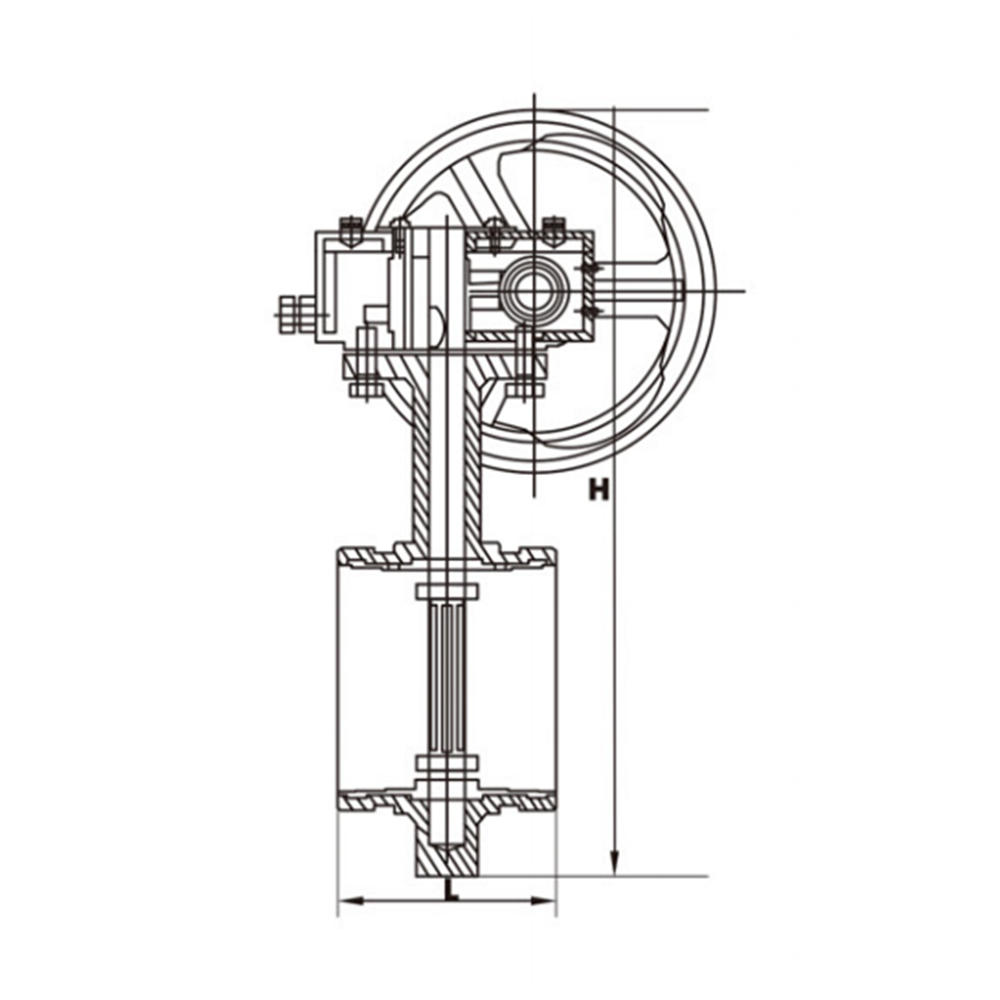

Parametri del prodotto
| D381X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| l | 80 | 80 | 80 | 102 | 110 | 110 | 148 | 160 | 168 |
| H | 200 | 215 | 235 | 285 | 300 | 330 | 440 | 540 | 800 |
| Cerchio esterno | 60 | 76 | 89 | 108 | 114 | 140 | 159 | 165 | 219 | 273 | 325 |
